دوربینهای مداربسته (CCTV) یکی از مهمترین بخشها در سیستمهای امنیتی امروزی محسوب میشوند که معمولاً به یک دستگاه DVR یا NVR نیاز دارند؛ با این حال همیشه نیاز نیست که برای دیدن تصاویر دوربین هزینه زیادی برای خرید DVR/NVR بپردازید. بسیاری از کاربران خانگی یا مغازهداران دنبال راهی ساده برای مشاهده تصاویر زنده دوربین مداربسته روی تلویزیون میگردند؛ بدون اینکه نیازی به ضبط تصاویر یا مدیریت پیچیده باشد. اگر قصد خرید دوربین مداربسته دارید، این مقاله از آیلوک به شما کمک میکند تا صفر تا صد اتصال مستقیم دوربین مداربسته به تلویزیون را یاد بگیرید. برای کسب اطلاعات بیشتر در ادامه همراه ما باشید.

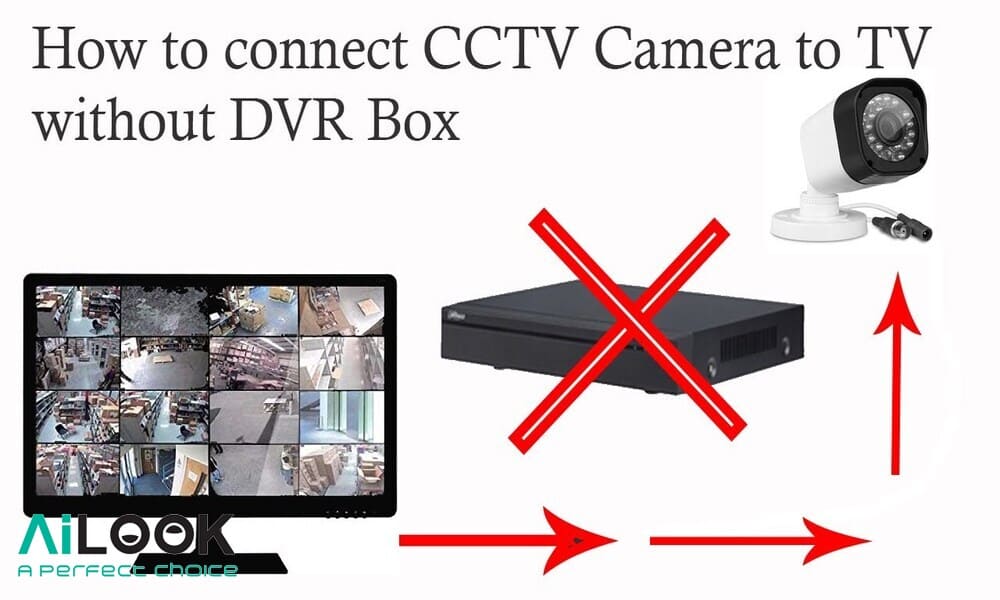

آیا امکان اتصال دوربین مداربسته به تلویزیون بدون DVR وجود دارد؟
بله؛ در بسیاری از موارد امکانپذیر است. دوربینهای آنالوگ و AHD به طور ذاتی قابلیت تولید سیگنال ویدیویی آنالوگ را دارند که میتوان آن را به طور مستقیم به ورودی AV تلویزیون منتقل نمود. در این شرایط، تلویزیون مثل یک مانیتور عمل خواهد کرد و از این طریق میتواند تصاویر زنده (Live View) را به شما نمایش دهد. در این روش، بر خلاف DVR، امکان ضبط تصاویر یا مدیریت پیشرفته فراهم نیست. بنابراین، اگر نیاز دارید که تصاویر را ذخیره نمایید، باید اقدام به خرید دستگاه DVR یا استفاده از دستگاه ضبط تصویر شبکه NVR کنید تا امکانات بیشتری در اختیار داشته باشید.
چه نوع دوربینهایی قابلیت اتصال مستقیم به تلویزیون را دارند؟
3 دسته از دوربینها قابلیت اتصال مستقیم به تلویزیون را دارند:
۱. دوربین مدار بسته آنالوگ (CCTV Analog)
دوربینهای مداربسته آنالوگ به عنوان سادهترین دوربینها برای اتصال مستقیم به تلویزیون شناخته میشوند. خروجی دوربینهای مذکور از طریق کانکتور BNC ارائه میشود که میتوانید با کابل کواکسیال و مبدل مناسب، به ورودی تلویزیون متصل نمایید.
۲. دوربین AHD، HDCVI و HDTVI
دوربینهای مذکور توانایی تولید سیگنال آنالوگ با کیفیت HD را دارند؛ چنانچه ورودی تلویزیون و تجهیزات واسطه بتوانند سیگنال را دریافت نمایند، اتصال مستقیم این دوربینها به تلویزیون امکانپذیر خواهد بود.
۳. دوربین IP (Network Camera)
دوربینهای IP یا تحت شبکه، میتوانند تصاویر را به صورت دیجیتال از طریق شبکه انتقال دهند؛ از این رو اتصال مستقیم به تلویزیون غیر ممکن است، مگر این که از NVR با خروجی HDMI استفاده نمایید. از این طریق، داده شبکه به سیگنال تصویری تبدیل میشود.
تجهیزات موردنیاز برای اتصال دوربین به تلویزیون
برای این که بتوانید تصاویر دوربین مدار بسته را بدون نویز و به صورت پایدار ببینید، باید یک سری تجهیزات باکیفیت را تهیه نمایید. در لیست زیر، با این تجهیزات آشنا خواهیم شد:
- کابل کواکسیال RG59 یا RG6؛ این کابل برای انتقال سیگنال آنالوگ ویدیو مورد استفاده قرار میگیرد.
- آداپتور یا منبع تغذیه (Power Adapter) که باید متناسب با ولتاژ دوربین باشد.
- کانکتور BNC یا RCA که برای اتصال کابل به خروجی دوربین و ورودی تلویزیون کارایی دارد.
- مبدل AV یا HDMI؛ اگر تلویزیون شما ورودی AV ندارد و فقط ورودی HDMI دارد، باید از مبدل BNC یا RCA به HDMI استفاده کنید.
- در صورت زیاد بودن فاصله بین دوربین مدار بسته و تلویزیون، به کابل افزایش طول یا آنتن تقویتی نیاز خواهید داشت.

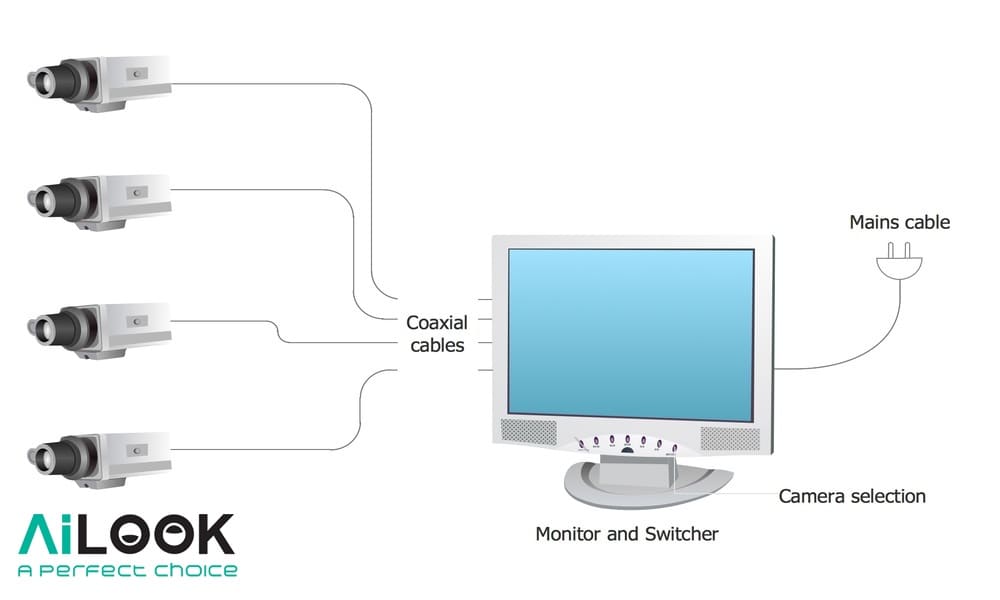

- سوئیچر ویدیویی؛ اگر DVR ندارید، میتوانید از این سوئیچر برای نمایش چندین دوربین روی یک تلویزیون استفاده کنید.
بیشتر بخوانید : علت قطع و وصل شدن دوربین مداربسته در شب
آموزش گامبهگام اتصال دوربین آنالوگ به تلویزیون
با رعایت مراحل زیر، میتوانید تصاویر دوربین مدار بسته خود را بدون نیاز به DVR روی تلویزیون ببینید:

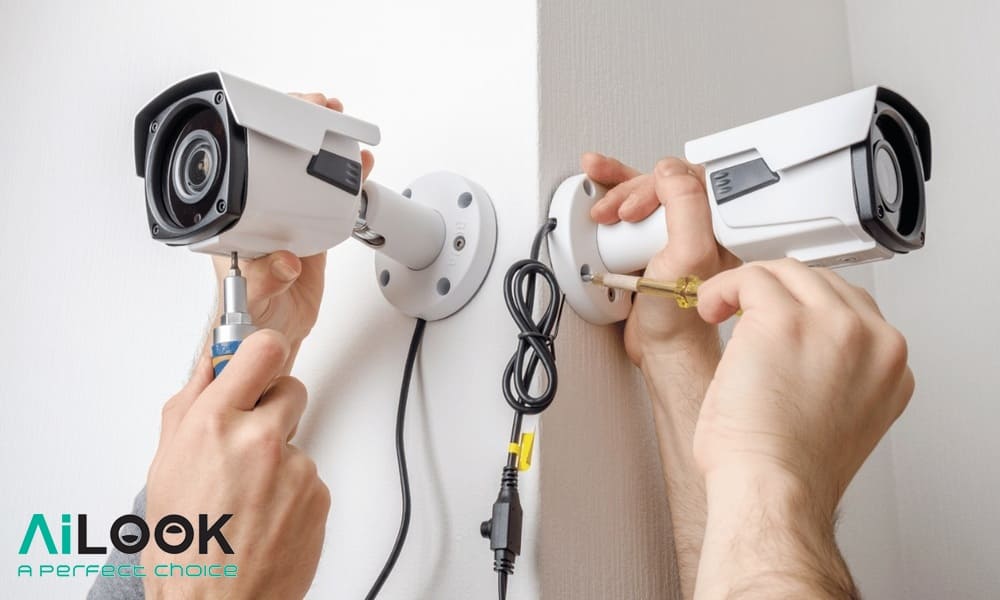

۱. مشخص کردن محل نصب دوربین و تلویزیون
ابتدا باید دوربین را در محلی نصب نمایید که زاویه دید مناسبی برای نظارت بر محدوده مورد نظر شما داشته باشد. با قرار گرفتن دوربین در ارتفاع مناسب، علاوه بر میدان دید کافی، دسترسی به آن برای خرابکاری یا سرقت نیز دشوار میشود. مسیر عبور کابل از دوربین تا تلویزیون نیز باید مورد بررسی قرار گیرد. بهتر است کابلها را از مسیر کوتاه و بدون پیچیدگی زیاد و دور از منابع نویز مثل کابل برق فشار قوی، تابلو برق یا موتورهای الکتریکی عبور دهید.
در صورت امکان، کابلها را داخل داکت یا لولههای مخصوص کابلکشی عبور دهید تا ضمن داشتن ظاهری مرتبتر، از آسیب فیزیکی یا حیوانات جونده نیز در امان باشند.
۲. تأمین برق دوربین
ابتدا باید آداپتور مناسب را انتخاب کنید؛ آداپتور انتخابی باید با ولتاژ و آمپر مورد نیاز دوربین مطابقت داشته باشد. به طور معمول، دوربینهای آنالوگ 12 ولت DC و 1 آمپر مصرف دارند. سپس، سر کابل برق را با رعایت قطب مثبت و منفی متصل نمایید تا هیچگونه آسیبی به دوربین وارد نشود. برخی از کاربران قطبها را جابهجا میکنند که این موضوع باعث سوختن برد دوربین خواهد شد.
چنانچه فاصله زیاد است، احتمال افت ولتاژ در کابل برق وجود خواهد داشت. در این حالت بهتر است از کابل برق با قطر بیشتر یا آداپتور با ولتاژ و آمپر مناسب استفاده کنید.
۳. اتصال کابل ویدیو
حالا نوبت به استفاده از کابل کواکسیال RG59 یا RG6 میرسد که بهترین انتخاب برای انتقال تصویر است؛ این کابل نویزپذیری کمی داشته و کیفیت تصویر را حفظ خواهد کرد. اگر امکان دارد، از کانکتور BNC پرسی یا لحیمکاری شده استفاده نمایید تا اتصال محکم و بدون نویز باشد. فراموش نکنید که اتصالات ضعیف یکی از اصلیترین عوامل در ایجاد نویز و پارازیت در تصویر هستند.
اگر ورودی تلویزیون RCA باشد، میتوانید از BNC به RCA استفاده کنید؛ در غیر این صورت برای تلویزیونهای جدید که ورودی HDMI دارند، مبدل BNC به HDMI لازم است.
۴. اتصال به ورودی تلویزیون
برای اتصال به ورودی تلویزیون، باید ورودی مناسب را شناسایی نمایید. به طور معمول تلویزیونهای قدیمی دارای یک یا چند ورودی AV (Composite Video) هستند. کابل RCA (زرد برای ویدیو، قرمز و سفید برای صدا) را به ورودی Video In تلویزیون وصل کنید. (البته در این اتصال فقط کابل زرد برای تصویر نیاز است.) اگر فقط HDMI دارید، باید از مبدل BNC یا RCA به HDMI استفاده نمایید. مبدلهای مذکور میتوانند سیگنال آنالوگ را به دیجیتال تبدیل نمایند و باعث میشوند تصاویر با کیفیت عالی به نمایش درآیند. ناگفته نماند که برخی از مبدلها نیازمند آداپتور 5 ولت USB هستند؛ حتماً کابل برق مبدل را به شارژر موبایل یا پورت USB تلویزیون وصل کنید.
مقالات ما : انتقال تصویر دوربین مداربسته بدون اینترنت
۵. تنظیم ورودی تلویزیون
حالا میرسیم به تنظیم ورودی تلویزیون که باید مراحل زیر را انجام دهید:
- تنظیم Source: پس از اتصال فیزیکی، باید ورودی تلویزیون را از طریق کنترل تغییر دهید. معمولاً دکمه Source یا Input روی کنترل تعبیه شده است.
- انتخاب دقیق ورودی: اگر کابل AV استفاده میکنید، ورودی AV یا Composite Video را انتخاب کنید. اگر مبدل HDMI دارید، همان پورت HDMI را انتخاب کنید که کابل به آن وصل شده است.
- بررسی رزولوشن: در برخی مدلهای مبدل HDMI امکان تنظیم رزولوشن خروجی وجود دارد. رزولوشن مبدل را با رزولوشن تلویزیون هماهنگ کنید تا تصویر کشیده یا تار نشود.
۶. تست و رفع نویز
در نهایت باید پس از نمایش تصویر، برای چند دقیقه تصویر زنده را زیر نظر بگیرید. هرگونه لرزش، خط افتادگی یا پرش تصویر نشانه وجود نویز یا اتصال ضعیف است. همچنین، باید اتصالات BNC و RCA را دوباره محکم کنید و از سلامت کابلها مطمئن شوید. کابلهای تصویر نباید نزدیک کابل برق فشار قوی یا منابع مغناطیسی عبور کنند؛ پس در صورت لزوم مسیر کابلکشی را تغییر دهید.
علاوه بر موارد فوق، اگر فاصله کابل بیش از 30 الی 40 متر است، میتوانید از تقویتکننده سیگنال ویدیو نظیر Video Balun یا Amplifier استفاده نمایید.
آیا میتوان دوربین IP را مستقیماً به تلویزیون متصل کرد؟
دوربینهای IP تحت پروتکل شبکه کار میکنند؛ به همین علت تصویر آنها از طریق کابل LAN انتقال مییابد. دادههای مذکور فشردهشده و دیجیتال هستند و به همین دلیل تلویزیون توانایی نمایش این سیگنالها را به صورت مستقیم ندارد. برای این که تصویر دوربین IP روی تلویزیون نمایش داده شود، 3 راه دارید:
- از NVR با خروجی HDMI استفاده نمایید؛ این روش سادهترین و مطمئنترین راه برای نمایش و ضبط همزمان است.
- از Smart TV با نرمافزار IP Camera Viewer بهره ببرید؛ برخی تلویزیونهای هوشمند امکان اضافهکردن IP Camera را دارند.
- از مبدل IP به HDMI استفاده کنید؛ این دستگاه میتواند جریان شبکه را به سیگنال HDMI تبدیل نماید.

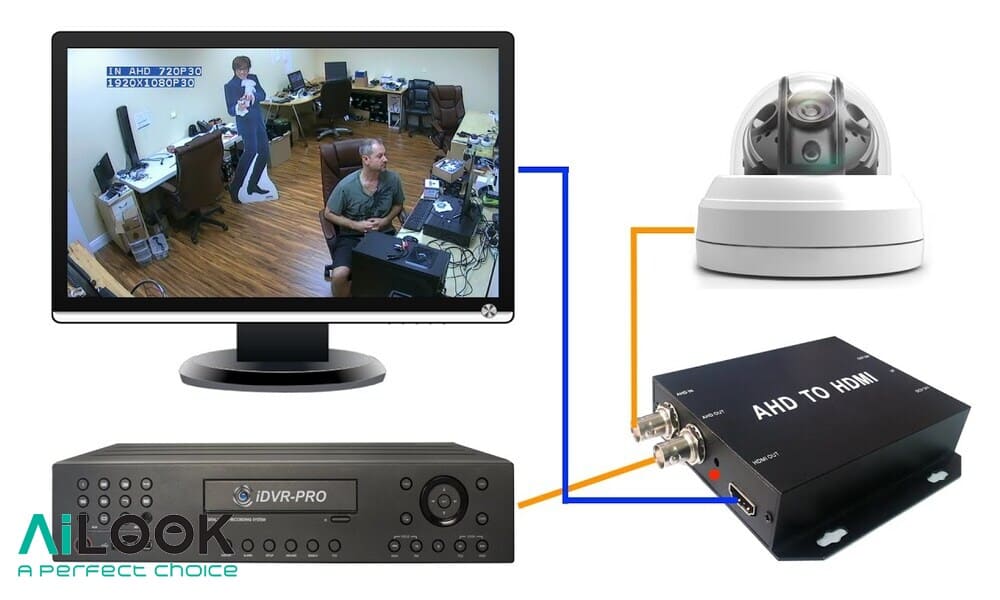

نحوه استفاده از مبدل AV یا HDMI در اتصال دوربین
مبدل یکی از مهمترین قطعات برای برقراری اتصال مستقیم است. مبدل BNC به HDMIبرای تبدیل سیگنال آنالوگ دوربین به سیگنال دیجیتال HDMI مورد استفاده قرار میگیرد و عمدتاً استفاده از آن برای تلویزیونهای جدید ضروری است.
مبدل RCA به HDMI را نیز داریم که اگر دوربین خروجی دارای RCA باشد، میتوانید از این نوع مبدل بهره ببرید. ناگفته نماند که برخی از مبدلها قابلیت پشتیبانی از رزولوشن HD یا Full HD دارند؛ پس کیفیت نهایی تصویر به مدل مبدل شما بستگی خواهد داشت.
نکات مهم در کیفیت تصویر و رفع اختلالهای احتمالی
برای این که بتوانید به تصاویری با کیفیت بهتر دسترسی داشته باشید، نیاز است نکات زیر را رعایت نمایید:
- از کابلهای باکیفیت استفاده کنید تا نویز الکتریکی کاهش یابد.
- اگر فاصله کابل زیاد است، از تقویتکننده سیگنال استفاده کنید.
- از کانکتورهای استاندارد BNC و اتصالات محکم استفاده کنید تا تصویر قطع و وصل نشود.
- در صورت مشاهده نویز، محل عبور کابلها را از منابع الکترونیکی پرقدرت مثل موتور یا تابلو برق دور کنید.
مزایا و محدودیتهای اتصال مستقیم دوربین به تلویزیون
اتصال مستقیم دوربین به تلویزیون یک سری مزایا و معایب دارد که در جدول زیر با آنها آشنا میشویم:
| مزایا | معایب |
| نصب ساده و سریع | عدم امکان ضبط تصاویر |
| هزینه کمتر | مدیریت پیشرفته ندارد |
| مناسب برای نمایش زنده | کیفیت تصویر وابسته به کابل |
| بدون نیاز به تنظیمات پیچیده | محدودیت اتصال چند دوربین |
| مناسب مکانهای موقت | امنیت پایینتر |
مقایسه اتصال مستقیم با اتصال از طریق DVR یا NVR
اتصال مستقیم دوربین مدار بسته به تلویزیون عمدتاً برای کاربردهای ساده و محدود پیشنهاد میشود؛ در حالی که اتصال از طریق DVR/NVR مزیتهای بیشتری را برای شما در پی خواهد داشت. در جدول زیر، این دو نوع اتصال را از جهات مختلفی با یکدیگر مقایسه کردهایم:
| ویژگی | اتصال مستقیم | اتصال با DVR/NVR |
| ضبط تصاویر | ندارد | دارد |
| مدیریت چند دوربین | بسیار محدود | کامل |
| کیفیت و ثبات تصویر | وابسته به تجهیزات | پایدارتر |
| امکانات پیشرفته (هشدار، کنترل از راه دور) | ندارد | دارد |
| هزینه | کمتر | بیشتر |
جمعبندی: چه زمانی اتصال مستقیم گزینه مناسبی است؟
در نهایت، اگر فقط به نمایش زنده تصاویر نیاز دارید و ضبط و مدیریت تصاویر برایتان چندان اهمیتی ندارد، اتصال مستقیم دوربین مدار بسته به تلویزیون میتواند یک راهکار سریع و اقتصادی برای شما باشد. در مقابل، اگر به امنیت محیط، آرشیو تصاویر و مدیریت از راه دور اهمیت میدهید، قطعاً به DVR یا NVR نیاز خواهید داشت.
